CDLF型不銹鋼多級管道泵

瀏覽次數:0

　 CDL輕型不銹鋼立式管道泵

產品名稱:CDLF型不銹鋼多級管道泵

產品簡介

CDLF型不銹鋼多級管道泵是汲取了國內外此類水泵的******技術而設計制造的一款非自吸多級管道泵，采用標準立式電機和快裝式機械密封，更換非常方便。CDL 輕型不銹鋼多級管道泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDLF適用于輕度腐蝕性液體。泵的過流部分均采用不銹鋼(304\316)材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。

產品特點

1、輕型不銹鋼泵的進水口與出水口位于泵座的同一水平線上，可直接用于管路當中。
2、該型多級管道泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
3、采用優良的水力模型和******的制造工藝，大大提高泵的性能及使用壽命。
4、采用標準電機，用戶可方便地根據需要配備電機。
5、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
6、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
現在市場上CDLF型不銹鋼多級管道泵生產廠家很多，那CDLF型不銹鋼多級管道泵哪家好呢？大東海泵業專業生產的CDLF型不銹鋼多級管道泵、自吸泵型號很齊全，歡迎大家前來咨詢、選購。
大東海泵業不銹鋼多級管道泵質量保證圖

產品用途

1、工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
2、灌溉：農田灌溉、噴灌、澆灌
3、工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
4、水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
5、供水：水廠過濾與輸送，水廠分區送水、主管增壓、高層建筑增壓。

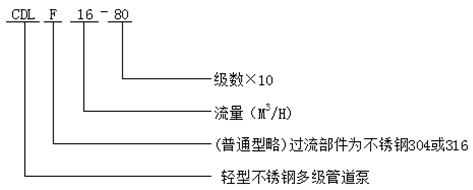

型號意義

性能參數

CDLF2輕型不銹鋼多級管道泵性能表(僅供參考)										尺寸和重量
泵型號	電機	流量								尺寸					重量
	電機	m3/h	1.0	1.2	1.6	2.0	2.4	2.8	3.2	尺寸					重量
	KW	L/S	0.28	0.33	0.44	0.56	0.67	0.78	0.89	B1	B2	B1+B2	D1	D2	(kg)
CDLF2-20	0.37	H (m)	18	17	16	15	14	12	10	261	210	471	148	117	20
CDLF2-30	0.37		27	26	24	22	20	18	15	279		489			21
CDLF2-40	0.55		36	35	33	30	26	24	17	297		507			22
CDLF2-50	0.55		45	43	40	37	33	30	24	315		525			23
CDLF2-60	0.75		53	52	50	45	40	36	30	343	245	588	170	142	26
CDLF2-70	0.75		63	61	57	52	47	41	35	361		606			27
CDLF2-80	1.1		71	69	65	59	54	47	40	379		624			28
CDLF2-90	1.1		80	78	73	67	61	54	45	397		642			29
CDLF2-100	1.1		89	86	81	74	67	59	49	415		660			30
CDLF2-110	1.1		98	95	89	82	73	64	54	433		678			31
CDLF2-120	1.5		107	103	97	90	81	71	59	461	290	751	190	155	33
CDLF2-130	1.5		116	114	106	98	89	78	65	479		769			34
CDLF2-140	1.5		125	122	114	105	94	84	69	497		787			35
CDLF2-150	1.5		134	130	123	112	100	90	73	515		805			36
CDLF2-160	1.5		143	139	131	120	107	96	80	533		823			37
CDLF2-170	1.5		152	148	139	128	114	102	86	551		841			38
CDLF2-180	2.2		161	157	148	136	121	108	91	569		859			39
CDLF2-190	2.2		170	165	156	143	127	113	95	587		877			40
CDLF2-200	2.2		179	174	164	150	134	119	100	605		895			41
CDLF2-210	2.2		188	183	172	157	141	124	105	623		913			42
CDLF2-220	2.2		197	192	180	165	148	130	110	641		931			43
CDLF2-230	3.0		205	201	188	173	155	137	115	669	315	984	197	165	45
CDLF2-240	3.0		214	210	197	181	163	144	120	687		1002			48
CDLF2-250	3.0		225	219	205	189	170	151	127	705		1020			50
CDLF2-260	3.0		234	228	214	198	178	158	132	723		1038			52

CDLF4輕型不銹鋼多級管道泵性能表(僅供參考)									尺寸和重量
泵型號	電機	流量							尺寸					重量
	電機	m3/h	2.0	3.0	4.0	5.0	6.0	7.0	尺寸					重量
	KW	L/S	0.56	0.83	1.11	1.39	1.67	1.94	B1	B2	B1+B2	D1	D2	(kg)
CDLF4-20	0.37	H (m)	18	17	15	13	10	8	297	210	489	148	117	20
CDLF4-30	0.55		27	26	24	20	18	14	306	210	516	148	117	21
CDLF4-40	0.75		36	34	32	27	24	18	343	245	588	170	142	23
CDLF4-50	1.1		45	43	40	34	31	23	370		615			24
CDLF4-60	1.1		54	52	48	41	37	28	397		642			26
CDLF4-70	1.5		63	61	56	48	43	34	434	290	724	190	155	28
CDLF4-80	1.5		72	70	64	55	50	38	461		751			29
CDLF4-90	2.2		81	78	72	63	56	44	488		778			31
CDLF4-100	2.2		90	87	81	71	62	50	515		805			32
CDLF4-110	2.2		99	95	88	78	68	53	542		832			34
CDLF4-120	2.2		108	104	95	85	75	57	569		859			35
CDLF4-130	3.0		117	113	103	93	82	63	606	315	921	197	165	36
CDLF4-140	3.0		126	122	112	101	89	69	633		948			38
CDLF4-150	3.0		135	131	120	108	95	73	660		975			39
CDLF4-160	3.0		144	140	129	115	101	78	687		1002			40
CDLF4-170	4.0		153	149	137	122	108	83	714	335	1049	230	188	42
CDLF4-180	4.0		162	158	145	129	115	89	741		1076			43
CDLF4-190	4.0		171	168	153	137	122	95	768		1103			46
CDLF4-200	4.0		180	176	161	144	127	99	795		1130			47
CDLF4-210	4.0		200	184	169	152	132	103	822		1157			49
CDLF4-220	4.0		210	192	178	160	138	108	849		1184			50

CDLF8輕型不銹鋼多級管道泵性能表(僅供參考)										尺寸和重量
泵型號	電機	流量								尺寸					重量
	電機	m3/h	6	7	8	9	10	11	12	尺寸					重量
	KW	L/S	1.67	1.94	2.22	2.5	2.78	3.06	3.33	B1	B2	B1+B2	D1	D2	(kg)
CDLF8-20/1	0.75	H (m)	9.5	9.3	9	8.5	8	7	6	364	245	609	170	142	35
CDLF8-20	0.75		20	19	18	17	16	14	13	364		609			35
CDLF8-30	1.1		30	29	28	26	24	21	19	394		639			35
CDLF8-40	1.5		40	38	36	34	32	28	26	434	290	724	190	155	45
CDLF8-50	2.2		50	48	45	42	40	36	32	464		754			50
CDLF8-60	2.2		60	57	54	51	48	43	39	494		784			50
CDLF8-70	3.0		70	68	64	61	57	50	45	534	315	849	197	165	55
CDLF8-80	3.0		80	77	73	69	65	58	52	564	315	879	197	165	55
CDLF8-90	4.0		90	87	83	79	72	66	60	594	335	929	230	188	55
CDLF8-100	4.0		100	97	92	87	81	73	65	624		959			55
CDLF8-110	4.0		110	106	101	96	88	80	72	654		989			60
CDLF8-120	4.0		120	116	111	104	92	87	78	684		1019			60
CDLF8-130	5.5		130	126	119	114	105	95	84	734	430	1164	260	208	85
CDLF8-140	5.5		141	136	130	122	113	102	92	764		1194			85
CDLF8-150	5.5		150	145	138	131	121	111	100	794		1224			85
CDLF8-160	5.5		161	156	148	139	130	118	106	824		1254			85
CDLF8-170	7.5		170	165	156	149	138	126	113	854		1284			90
CDLF8-180	7.5		182	175	167	157	146	134	120	884		1314			90
CDLF8-190	7.5		190	184	175	166	154	142	128	914		1344			90
CDLF8-200	7.5		202	195	186	175	163	150	135	944		1374			90

CDLF16輕型不銹鋼多級管道泵性能表(僅供參考)										尺寸和重量
泵型號	電機	流量Q								尺寸					重量
	電機	m3/h	8	10	12	14	16	18	20	尺寸					重量
	KW	L/S	2.22	2.78	3.33	3.89	4.44	5	5.56	B1	B2	B1+B2	D1	D2	(kg)
CDLF16-20	2.2	H (m)	28	27	26	25	23	21	18	414	290	704	190	155	51
CDLF16-30	3.0		42	41	39	37	35	32	27	469	315	784	197	165	54
CDLF16-40	4.0		56	54	52	50	47	44	37	514	335	849	230	188	60
CDLF16-50	5.5		69	68	65	62	59	54	47	579	430	1009	260	208	75
CDLF16-60	5.5		83	81	78	75	70	64	56	624		1054			80
CDLF16-70	7.5		97	95	92	87	82	75	68	669		1099			85
CDLF16-80	7.5		111	108	105	100	94	86	77	714		1144			88
CDLF16-90	11		125	122	118	112	106	97	88	789	490	1279	330	255	126
CDLF16-100	11		139	136	131	125	118	108	99	834		1324			126
CDLF16-110	11		153	149	144	137	129	118	108	879		1369			131
CDLF16-120	11		167	163	157	150	141	129	117	924		1414			131
CDLF16-130	15		180	176	170	162	153	141	128	969		1459			177
CDLF16-140	15		194	190	184	175	165	151	139	1014		1504			177
CDLF16-150	15		208	203	197	187	177	162	148	1059		1549			182
CDLF16-160	15		222	217	210	200	189	173	158	1104		1594			182

CDLF32輕型不銹鋼多級管道泵性能表(僅供參考)										尺寸和重量
泵型號	電機	流量Q								尺寸					重量
	電機	m3/h	15	16	20	24	28	32	36	尺寸					重量
	KW	L/S	4.17	4.44	5.56	6.67	7.78	8.89	10	B1	B2	B1+B2	D1	D2	(kg)
CDLF32-10/1	1.5	H (m)	16	15	13	12	11	10	7	505	290	795	190	155	70
CDLF32-10	2.2		18	17	16	15	14	13	10	505	290	795	190	155	71
CDLF32-20/2	3.0		32	31	30	27	25	22	14	575	315	890	197	165	80
CDLF32-20	4.0		37	36	35	32	31	28	22	575	335	910	230	180	82
CDLF32-30/2	5.5		50	49	47	44	40	36	27	645	430	1075	260	208	93
CDLF32-30	5.5		56	55	53	50	47	42	33	645		1075			94
CDLF32-40/2	7.5		68	67	65	62	56	50	37	715		1145			102
CDLF32-40	7.5		75	74	71	67	62	56	45	715		1145			103
CDLF32-50/2	11		88	87	85	80	73	66	51	895	490	1385	330	255	172
CDLF32-50	11		94	93	90	86	79	72	57	895		1385			173
CDLF32-60/2	11		107	106	102	96	89	79	62	965		1455			176
CDLF32-60	11		114	112	107	102	95	86	68	965		1455			177
CDLF32-70/2	15		127	125	121	114	106	94	75	1035		1525			188
CDLF32-70	15		133	131	126	119	112	102	82	1035		1525			189
CDLF32-80/2	15		145	143	137	131	121	109	85	1105		1595			192
CDLF32-80	15		151	149	144	136	128	115	92	1105		1595			193
CDLF32-90/2	18.5		165	163	157	149	138	125	98	1175	550	1725	330	255	218
CDLF32-90	18.5		172	170	163	155	146	132	106	1175		1725			219
CDLF32-100/2	18.5		184	182	175	165	154	138	110	1245		1795			222
CDLF32-100	18.5		190	188	181	172	159	145	117	1245		1795			223
CDLF32-110/2	22		204	202	194	184	171	154	123	1315	590	1905	360	285	259
CDLF32-110	22		210	208	200	190	177	161	130	1315		1905			260
CDLF32-120/2	22		222	220	212	201	187	168	135	1385		1975			263
CDLF32-120	22		226	224	217	207	193	176	142	1385		1975			264
CDLF32-130/2	30		244	242	233	222	207	187	151	1455	660	2115	400	310	327
CDLF32-130	30		250	248	238	227	213	193	158	1455		2115			328
CDLF32-140/2	30		264	260	252	237	222	202	163	1525		2185			331
CDLF32-140	30		268	265	256	244	228	208	170	1525		2185			332

CDLF42輕型不銹鋼多級管道泵性能表(僅供參考)											尺寸和重量
泵型號	電機	流量Q									尺寸						重量
	電機	m3/h	25	30	35	40	42	45	50	55	尺寸						重量
	KW	L/S	6.9	8.3	9.7	11.1	11.7	12.5	13.9	15.3	B1	B2	B1+B2	D1	D2	D3	(kg)
CDLF42-10-1	3	H (m)	20	19	18	17	16	15	13	11	558	330	888	190	140	160	100
CDLF42-10	4		24	23	22	21	20	19	18	16	558	330	888	220	150	160	110
CDLF42-20-1	5.5		40	38	36	33	32	30	27	23	638	420	1058	260	210	300	120
CDLF42-20	7.5		48	46	44	42	41	39	35	31	638	420	1058	260	210	300	125
CDLF42-30-1	11		63	61	58	54	52	50	44	38	828	500	1328	330	260	350	165
CDLF42-30	11		71	69	66	63	61	58	53	47	828		1328				165
CDLF42-40-1	15		87	84	80	75	73	69	62	54	908		1408				205
CDLF42-40	15		95	92	88	84	81	78	71	62	908		1408				205
CDLF42-50-1	18.5		111	107	102	96	92	88	80	69	988	550	1538	380	310		215
CDLF42-50	18.5		119	115	110	105	101	97	88	78	988	550	1538				215
CDLF42-60-1	22		135	130	124	117	113	108	97	85	1068	600	1668				275
CDLF42-60	22		143	138	132	125	122	116	106	93	1068	600	1668				275
CDLF42-70-1	30		158	152	146	138	134	127	115	100	1148	660	1808	420	350	400	355
CDLF42-70	30		166	161	154	146	142	135	124	109	1148		1808				355
CDLF42-80-1	30		182	175	168	159	154	146	133	116	1228		1888				360
CDLF42-80	30		190	184	176	167	162	154	141	124	1228		1888				360
CDLF42-90-1	30		205	198	190	180	174	166	150	132	1308		1968				365
CDLF42-90	37		214	207	198	188	183	174	159	140	1308		1968				365
CDLF42-100-1	37		230	221	212	200	194	185	168	147	1388		2048				390
CDLF42-100	37		238	230	220	209	203	193	177	155	1388		2048				390
CDLF42-110-1	45		255	246	236	223	217	206	188	165	1468	710	2178	470	375	450	455
CDLF42-110	45		263	255	244	232	225	214	196	173	1468		2178				455
CDLF42-120-1	45		280	270	259	245	238	226	206	181	1556		2266				460
CDLF42-120	45		289	280	268	255	247	236	216	190	1556		2266				460
CDLF42-130	45		305	294	282	267	259	247	225	198	1636		2346				465

CDLF65輕型不銹鋼多級管道泵性能表(僅供參考)										尺寸和重量
泵型號	電機	流量Q								尺寸						重量
	電機	m3/h	30	40	50	60	65	70	80	尺寸						重量
	KW	L/S	8.3	11.1	13.9	16.7	18.1	19.4	22.2	B1	B2	B1+B2	D1	D2	D3	(kg)
CDLF65-10-1	4	H (m)	19	18	16	14	13	11	8	561	330	891	220	150	160	105
CDLF65-10	5.5		27	25	23	21	20	18	15	561	420	981	260	210	300	120
CDLF65-20-2	7.5		39	36	33	29	26	23	17	644	420	1064	260	210	300	130
CDLF65-20-1	11		46	44	40	36	33	30	24	754	500	1254	330	260	350	165
CDLF65-20	11		53	51	47	43	40	37	30	754		1254				165
CDLF65-30-2	15		66	62	56	50	46	41	32	836		1336				205
CDLF65-30-1	15		73	69	69	57	53	48	39			1336				205
CDLF65-30	18.5		80	76	70	64	60	55	46		550	1386	380	310		215
CDLF65-40-2	18.5		92	87	80	71	66	60	47	919	550	1469				215
CDLF65-40-1	22		100	94	87	78	73	67	54		600	1519				270
CDLF65-40	22		107	101	94	85	80	74	61		600	1519				270
CDLF65-50-2	30		121	114	105	95	88	80	64	1001	660	1661	420	350	400	350
CDLF65-50-1	30		128	121	112	102	95	87	71							350
CDLF65-50	30		136	129	119	109	102	94	78							350
CDLF65-60-2	30		150	142	131	118	110	101	81	1084		1744				355
CDLF65-60-1	37		157	149	138	125	117	108	88							375
CDLF65-60	37		164	156	145	132	124	115	95							375
CDLF65-70-2	37		179	169	156	141	132	121	99	1166		1826				380
CDLF65-70-1	37		186	176	163	148	139	128	106			1826				380
CDLF65-70	45		193	183	170	155	146	135	112		710	1876	470	375	450	445
CDLF65-80-2	45		207	196	182	164	154	142	116	1248		1958				450
CDLF65-80-1	45		215	203	189	171	161	149	123	1248		1958				450

CDLF85輕型不銹鋼多級管道泵性能表(僅供參考)											尺寸和重量
泵型號	電機	流量Q									尺寸						重量
	電機	m3/h	50	60	70	80	85	90	100	110	尺寸						重量
	KW	L/S	13.9	16.7	19.4	22.2	23.6	25	27.8	30.6	B1	B2	B1+B2	D1	D2	D3	(kg)
CDLF85-10-1	5.5	H (m)	22	19	17	16	14	13	10	6	571	420	991	260	210	300	125
CDLF85-10	7.5		25	24	22	21	20	19	16	12	571	420	991	260	210	300	130
CDLF85-20-1	11		41	39	36	32	30	28	22	15	773	500	1273	330	260	350	170
CDLF85-20	15		53	50	47	44	41	40	36	30	773	500	1273	330	260	350	205
CDLF85-30-1	18.5		67	65	60	55	52	49	41	32	865	550	1415	380	310	400	220
CDLF85-30	22		81	77	72	67	64	62	55	48	865	600	1465	380	310		270
CDLF85-40-1	30		98	93	87	80	75	72	62	50	957	660	1617	420	350		355
CDLF85-40	30		110	105	100	92	86	84	76	66	957		1617				355
CDLF85-50-1	37		126	120	113	104	98	93	81	68	1049		1709				380
CDLF85-50	37		139	131	124	115	110	106	94	83	1049		1709				380
CDLF85-60-1	45		155	148	139	129	122	117	102	86	1141	710	1851	470	375	450	445
CDLF85-60	45		168	160	150	141	134	130	117	103	1141	710	1851	470	375	450	455

上一篇：DL型立式多級管道泵
下一篇：屏蔽式管道泵
